H3C网络设备配置经典全面步骤（以H3C交换机为例）

随着信息技术的不断发展，网络设备作为信息交换的主要载体，已经成为企业和组织不可或缺的一部分。而在众多网络设备品牌中，H3C作为中国本土的知名品牌，以其稳定性、性能、价格等方面的优势，越来越受到企业和组织的青睐。但是对于初学者来说，H3C网络设备的配置可能会有一定难度。本文将以H3C交换机为例，详细解读H3C网络设备的配置流程。

H3C网络设备的基本架构及常见配置命令

随着企业和组织对网络设备性能需求的不断提高，H3C交换机已经成为许多企业和组织的首选。然而，对于初学者来说，H3C交换机的配置可能会有一定难度。在开始配置之前，需要了解H3C网络设备的基本架构及常见配置命令。

H3C网络设备的初始化操作步骤

在进行H3C网络设备的配置之前，需要先进行初始化操作，以确保设备能够正常工作。初始化操作包括设备外部环境检查、设备电源连接、串口连接等。

H3C交换机的基本配置流程及常见配置命令

在进行H3C交换机的配置之前，需要了解H3C交换机的基本配置流程及常见配置命令。基本配置流程包括登录交换机、设置管理员账号密码、设置管理口IP地址等。

H3C交换机的端口配置流程及常见配置命令

H3C交换机的端口配置是H3C交换机配置中比较重要的一部分。端口配置包括端口描述、端口速率、端口模式等内容。本部分主要介绍H3C交换机端口配置流程及常见配置命令。

H3C交换机的VLAN配置流程及常见配置命令

在企业和组织内部，为了管理和安全的考虑，通常会将网络分成多个VLAN。H3C交换机支持VLAN功能，本部分将介绍H3C交换机的VLAN配置流程及常见配置命令。

H3C交换机的静态路由配置流程及常见配置命令

H3C交换机还支持静态路由功能。本部分将介绍H3C交换机的静态路由配置流程及常见配置命令。

H3C交换机的DHCP服务配置流程及常见配置命令

DHCP服务是企业和组织内部网络的重要服务之一。H3C交换机支持DHCP服务功能，本部分将介绍H3C交换机的DHCP服务配置流程及常见配置命令。

H3C交换机的ACL配置流程及常见配置命令

为了保证网络安全，通常会对网络数据进行访问控制。H3C交换机支持ACL功能，本部分将介绍H3C交换机的ACL配置流程及常见配置命令。

H3C交换机的QoS配置流程及常见配置命令

在企业和组织内部，为了保证网络中关键数据的传输质量，通常会对网络数据进行QoS控制。H3C交换机支持QoS功能，本部分将介绍H3C交换机的QoS配置流程及常见配置命令。

H3C交换机的STP协议配置流程及常见配置命令

STP协议是网络中用来解决环路问题的一个重要协议。H3C交换机支持STP协议，本部分将介绍H3C交换机的STP协议配置流程及常见配置命令。

H3C交换机的LinkAggregation配置流程及常见配置命令

LinkAggregation是提高网络带宽的一种重要技术。H3C交换机支持LinkAggregation功能，本部分将介绍H3C交换机的LinkAggregation配置流程及常见配置命令。

H3C交换机的SNMP配置流程及常见配置命令

SNMP是网络管理中常用的一种协议。H3C交换机支持SNMP功能，本部分将介绍H3C交换机的SNMP配置流程及常见配置命令。

H3C交换机的日志管理及系统维护

在企业和组织内部，对网络设备的日志进行管理和维护是非常重要的。本部分将介绍H3C交换机的日志管理及系统维护。

H3C交换机的固件升级

随着H3C交换机使用时间的增加，可能会出现软件升级等需求。本部分将介绍H3C交换机的固件升级方法及注意事项。

H3C交换机的故障排除方法

在使用H3C交换机的过程中，可能会出现故障。本部分将介绍H3C交换机故障排除的方法及注意事项。

H3C网络设备具有稳定性、性能、价格等优势，在企业和组织中得到广泛应用。本文以H3C交换机为例，详细解读了H3C网络设备的配置流程，包括设备初始化操作、基本配置流程、端口配置、VLAN配置、静态路由配置、DHCP服务配置、ACL配置、QoS配置、STP协议配置、LinkAggregation配置、SNMP配置、日志管理和固件升级等内容。同时，本文还介绍了故障排除方法及注意事项，希望能够对初学者有所帮助。

详解H3C网络设备配置及优化技巧

在今天信息高速发展的时代，企业IT网络建设已经成为了企业发展的重要组成部分，其中网络设备的配置更是至关重要。H3C网络设备作为一种高性价比的选择，在企业网络建设中得到了广泛的应用。但是在使用H3C网络设备进行配置时，由于其指令繁琐、操作复杂，很多IT人员会感到迷惑和困扰。本篇文章将为大家详细介绍H3C网络设备的配置经典全面步骤，帮助企业IT人员更好地运用H3C网络设备，提高网络运行效率。

一基本配置

首先我们需要进行基本配置，包括设置管理口IP地址、设置SSH、设置时间同步等。我们可以通过以下步骤来完成基本配置：

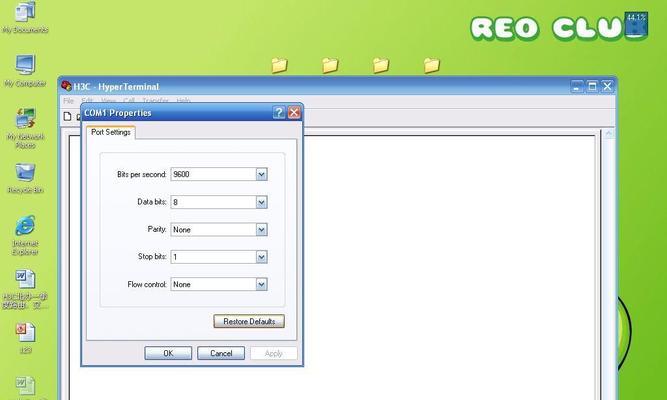

1.使用console线连接H3C设备，并输入用户名和密码以登录设备的CLI界面。

2.进入全局配置模式，设置管理口IP地址，例如：

[H3C]interfacevlan-interface1

[H3C-Vlan-interface1]ipaddress192.168.1.124

3.设置SSH：

[H3C]sshserverenable

[H3C]user-interfacevty04

[H3C-ui-vty0-4]authentication-modeaaa

[H3C-ui-vty0-4]protocolinboundssh

[H3C-ui-vty0-4]quit

4.设置时间同步：

[H3C]ntp-serviceunicast-server192.168.1.100//NTP服务器IP地址

[H3C]clocktimezoneGMT+8

[H3C]quit

二VLAN配置

接下来我们需要进行VLAN配置，将网络划分成多个虚拟局域网，以实现不同用户间的互相隔离，提高网络安全性。我们可以通过以下步骤来完成VLAN配置：

1.创建VLAN：

[H3C]vlan10

[H3C-vlan10]descriptiondepartment1//VLAN10的描述信息

2.将端口绑定到VLAN：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]portlink-typeaccess

[H3C-GigabitEthernet1/0/1]portdefaultvlan10

三交换机端口安全配置

为了防止未经授权的设备接入网络，我们需要对交换机端口进行安全配置。我们可以通过以下步骤来完成交换机端口安全配置：

1.开启端口安全功能：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]port-securityenable

2.设置端口最大MAC地址数：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]port-securitymax-mac-num2

3.配置MAC地址静态绑定：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]mac-address0012-3456-7890vlan10interface-description"PC1"

四静态路由配置

对于较小的网络，我们可以使用静态路由来指定数据包的转发路径。我们可以通过以下步骤来完成静态路由配置：

1.配置静态路由：

[H3C]iproute-static192.168.2.0255.255.255.0192.168.1.2//192.168.2.0为目标网络，192.168.1.2为下一跳地址

2.查看路由表：

[H3C]displayiprouting-table

五DHCP配置

为了简化网络管理，我们可以通过DHCP服务自动分配IP地址。我们可以通过以下步骤来完成DHCP配置：

1.开启DHCP服务：

[H3C]dhcpenable

2.配置DHCP池：

[H3C]dhcpserverip-pooltest

[H3C-dhcp-ip-pool-test]gateway-list192.168.1.1//网关地址

[H3C-dhcp-ip-pool-test]network192.168.1.0mask255.255.255.0//网络地址和子网掩码

[H3C-dhcp-ip-pool-test]dns-list8.8.8.8//DNS服务器地址

[H3C-dhcp-ip-pool-test]leaseday7hour0minute0//租约时间

六端口镜像配置

端口镜像是一种通过将某个端口的数据流量复制到另一个端口的方式来分析网络问题的技术。我们可以通过以下步骤来完成端口镜像配置：

1.开启端口镜像功能：

[H3C]mirroring-group1

[H3C-Mirroring-group1]mirroring-directionboth

[H3C-Mirroring-group1]quit

2.将要分析的端口添加到镜像组中：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]mirroring-group1input

[H3C-GigabitEthernet1/0/1]quit

七QoS配置

为了保证网络的服务质量，我们可以使用QoS技术对网络进行优先级控制。我们可以通过以下步骤来完成QoS配置：

1.开启QoS功能：

[H3C]qosenable

2.配置QoS策略：

[H3C]trafficclassifiertestoperatoror

[H3C-classifier-test]if-matchipsource-address192.168.1.00.0.0.255//匹配源IP地址为192.168.1.0/24的数据包

[H3C-classifier-test]quit

[H3C]trafficbehaviortest

[H3C-behavior-test]carcir1000000cbs2000000//设置最大速率

[H3C-behavior-test]quit

[H3C]trafficpolicytest

[H3C-trafficpolicy-test]classifiertestbehaviortest//将分类器和行为绑定到策略中

[H3C-trafficpolicy-test]quit

3.将策略绑定到端口：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]qosapplypolicytestinbound//将策略应用到入流量

[H3C-GigabitEthernet1/0/1]quit

八STP配置

为了防止网络出现回环或网络风暴，我们可以使用STP技术对网络进行环路检测和环路剔除。我们可以通过以下步骤来完成STP配置：

1.开启STP功能：

[H3C]stpenable

2.配置根桥：

[H3C]stprootprimary//设定当前交换机为根桥

3.查看STP状态：

[H3C]displaystp

九LINKAGGREGATION配置

LINKAGGREGATION技术可以将多个物理链路组合成一个逻辑链路，提高链路带宽和冗余能力。我们可以通过以下步骤来完成LINKAGGREGATION配置：

1.开启LAG功能：

[H3C]lacpenable

2.配置LAG组：

[H3C]interfacebridge-aggregation1

[H3C-Bridge-Aggregation1]link-aggregationmodedynamic//设定LAG组采用动态模式

[H3C-Bridge-Aggregation1]quit

3.将端口加入LAG组：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]link-aggregationgroup1//将端口加入LAG组1中

十IPsecVPN配置

IPsecVPN技术可以在公共网络中建立一个私有安全的VPN隧道，保证数据传输的机密性和安全性。我们可以通过以下步骤来完成IPsecVPN配置：

1.创建IPsec策略：

[H3C]ipsecproposaltest1protocolespencryption-algorithm3des-cbc

[H3C-ipsec-proposal-test1]quit

2.创建IPsecVPN：

[H3C]ipsecvpntest2ikegatewaytest1proposaltest1

[H3C-ipsec-vpn-test2]quit

十一NAT配置

网络地址转换技术（NAT）可以将内网IP地址与公网IP地址进行转换，从而实现内部网络与互联网之间的通信。我们可以通过以下步骤来完成NAT配置：

1.开启NAT功能：

[H3C]natenable

2.配置NAT规则：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]natoutbound200//将出站数据包进行NAT转换

[H3C-GigabitEthernet1/0/1]quit

3.配置地址池：

[H3C]ippooltest1

[H3C-ip-pool-test1]gateway-list192.168.1.1

[H3C-ip-pool-test1]network192.168.1.0mask255.255.255.0

[H3C-ip-pool-test1]quit

十二SNMP配置

简单网络管理协议（SNMP）是一种网络管理协议，可以对网络设备进行监控和管理。我们可以通过以下步骤来完成SNMP配置：

1.开启SNMP功能：

[H3C]snmp-agentenable

2.设置SNMP团体名：

[H3C]snmp-agentcommunityreadpublic//设置只读团体名为public

[H3C]snmp-agentcommunitywriteprivate//设置读写团体名为private

十三日志配置

日志记录是网络管理中重要的一环，可以帮助管理员及时发现和解决网络故障。我们可以通过以下步骤来完成日志配置：

1.开启日志记录功能：

[H3C]info-centerenable

2.配置日志级别：

[H3C]info-centerloghost192.168.1.100severityw-a//将日志信息发送到IP地址为192.168.1.100的服务器上，只记录警告及以上级别的日志

十四端口安全配置

为了防止网络中的攻击行为，我们需要对端口进行安全配置。我们可以通过以下步骤来完成端口安全配置：

1.开启端口安全功能：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]port-securityenable

2.设置端口最大MAC地址数：

[H3C]interfacegigabitethernet1/0/1

[H3C-GigabitEthernet1/0/1]port-securitymax-mac-num2

十五

H3C网络设备的配置经典全面步骤涵盖了网络设备的基本配置、VLAN配置、交换机端口安全配置、静态路由配置、DHCP配置、端口镜像配置、QoS配置、STP配置、LINKAGGREGATION配置、IPsecVPN配置、NAT配置、SNMP配置、日志配置、端口安全配置等方面。在使用H3C网络设备进行配置时，我们可以根据实际需求进行相应的配置，从而提高网络运行效率，保障企业网络安全。
